- 首先，我們從起點開始，建立底部、外頂部以及內頂部開口的三個座標系統。

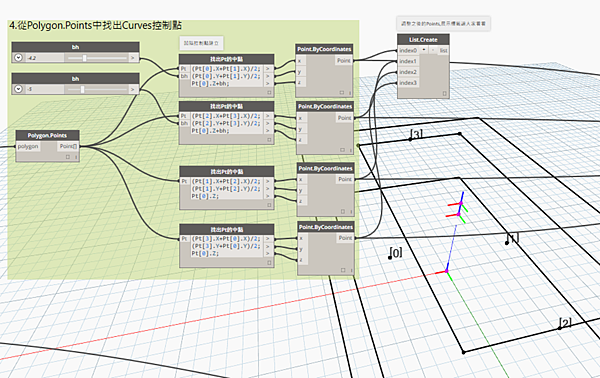

- 用簡單的算式加減修正X、Y、Z座標位置，例如List[0].X,就是將List中的第0個Point的X座標軸篩取出來。
- 重複為三個不同大小的長方形建立控制點，以接續後面的閉合曲線。

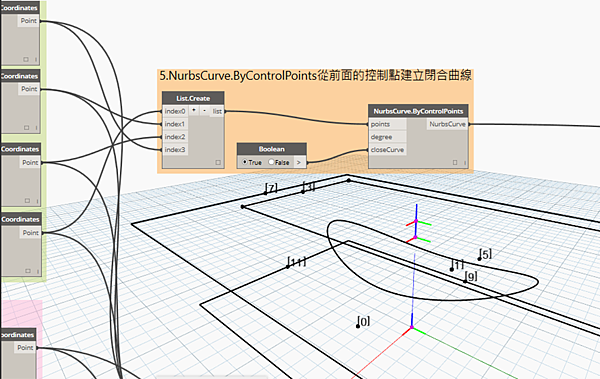

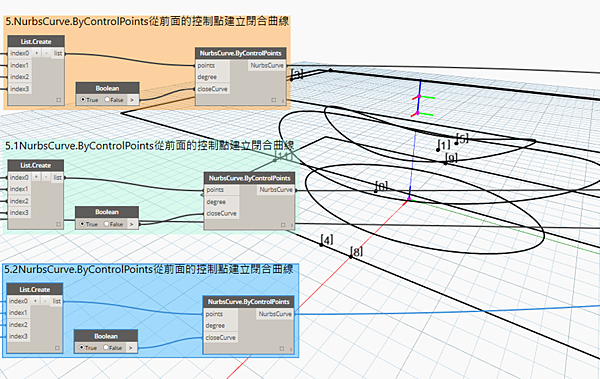

- NurbsCurve.ByControlPoints就是以前面所找出的控制點生成曲線，並設定是否要閉合，其中要特別注意控制點的順序!
- 重複NurbsCurve.ByControlPoints的動作之後，可以看到大略的雛型，共有三條NurbsCurve-底部、外頂部、內頂部開口。

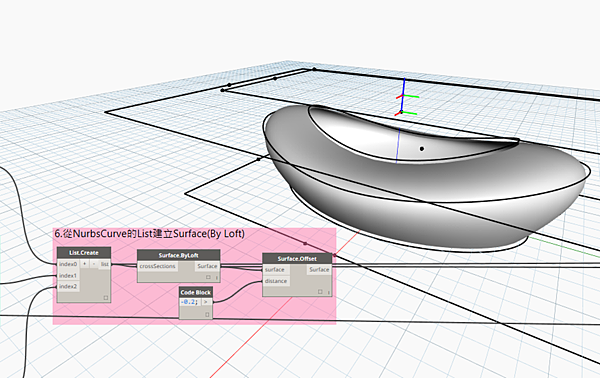

- 將NurbsCurve整理成List，接著再以Surface.ByLoft生成曲面。

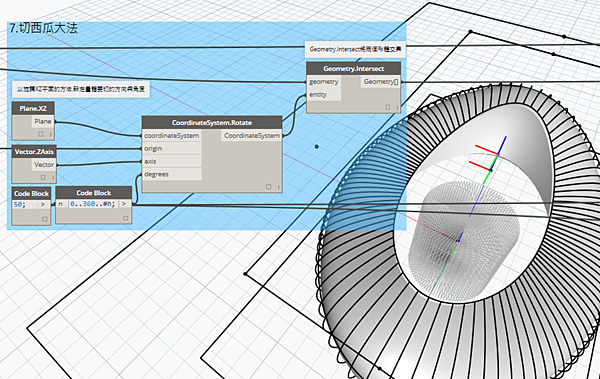

- 有了量體曲面之後，我們要想辦法找出鋼構的基準線，所以用這個方法來切割曲面，旋轉Plane.XZ，"CoordinateSystem.Rotate"之後會產生許多的Plane.XZ，然後將這些平面與前面生成的曲面建立交集，"Geometry.Intersects"，建立交集的幾何線條。

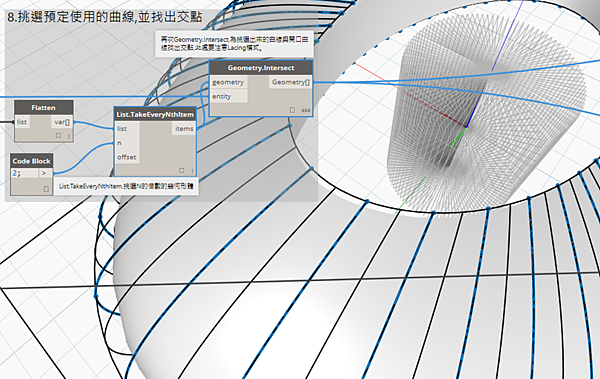

- 交集的幾何線條有非常多，但是我們不需要取用所有的曲線，所以只挑選部分來使用，以"List.TakeEveryNthItem"的方式將清單中N的倍數的線條篩選出來，接著在找出側面的曲線與底部、外頂部、內頂部開口曲線的交點。

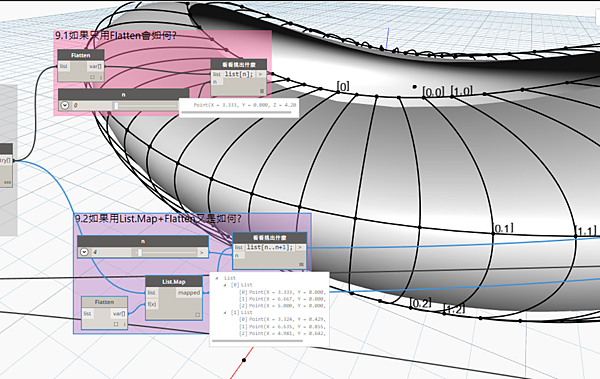

- 為了將每一條斷面曲線篩選出來，我們要把三個曲線(底部、外頂部、內頂部開口)上的點分組，分組之前需要把三組點改成同一筆清單，於是需要"攤平-Flatten"，但是直接攤平與"List.Map+Flatten"又有些不同，大家可以"展示標籤"看看!

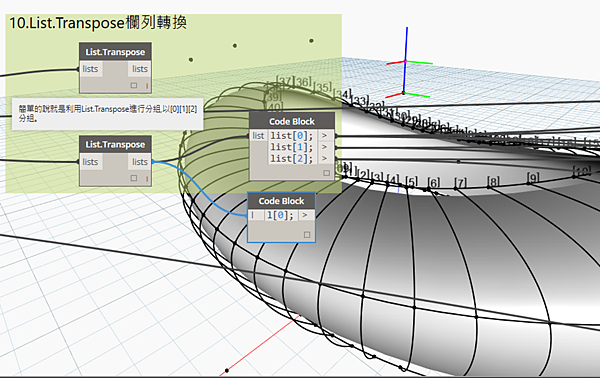

- 重點的一個步驟"List.Transpose欄列轉換"，原本的三組List分別是A.底部橢圓上的點B.外頂部橢圓的點C.內頂部開口上的點，而欄與列交換之後，每組List會變成[0](A0,B0,C0);[1](A1,B1,C1)…..;[n](An,Bn,Cn)，因此每一個曲線斷面就找出來了!

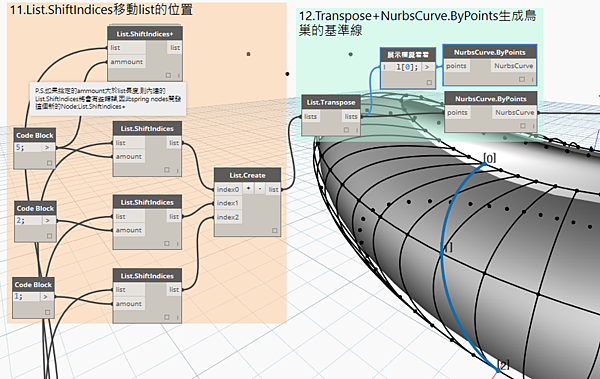

- 回憶一下，鳥巢的鋼構是直直的[0](A0,B0,C0)嗎?似乎有些不同，如果想像一下A0跟B0,C0都往不同方向移動一些位置，例如(A5,B1,C0)，這樣子曲線似乎比較不同了吧!! “List.ShiftIndices"的功能，將每個點稍微的移動一下，就能達到這種效果! p.s.有國外大大發現List.ShiftIndices的移動量如果大於原本清單則會出現錯誤，因此外掛"Spring Nodes"有一個"List.ShiftIndices+"可以用!
- 重複"List.ShiftIndices"，產生兩組不同方向的曲線，在以"List.anspose"分組出各個曲線的點，將點連接成曲線"NurbsCurve.ByPoints"。

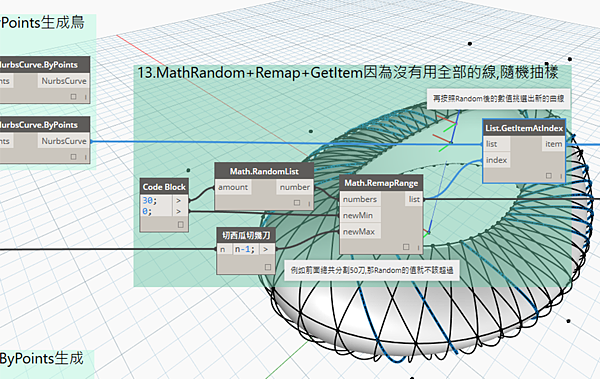

- 有這些NurbsCurve之後，我們可以再一次隨機挑選出目標的曲線，選取方式是"List.GetItemAtIndex"，所以我們只要讓"Index"是隨機的就好了，因此用"Math.RandomList"+"Math.RemapRange"(設定Index最大最小值)。

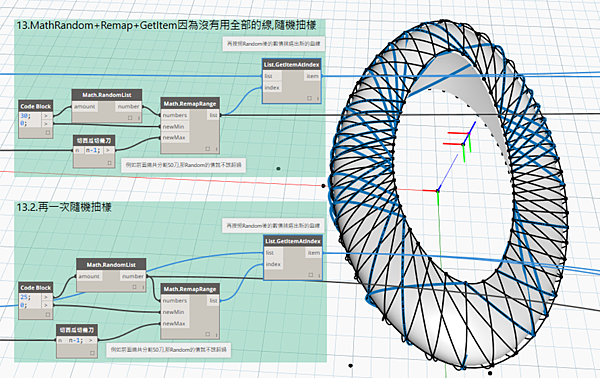

- 同樣隨機取得兩次Index並且"List.GetItemAtIndex"之後，就可以產生兩組不同方向的NurbsCurves，此時可以看到大概的"雜亂"樣貌了。

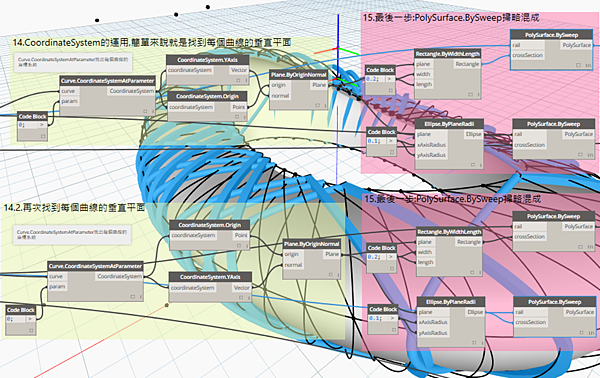

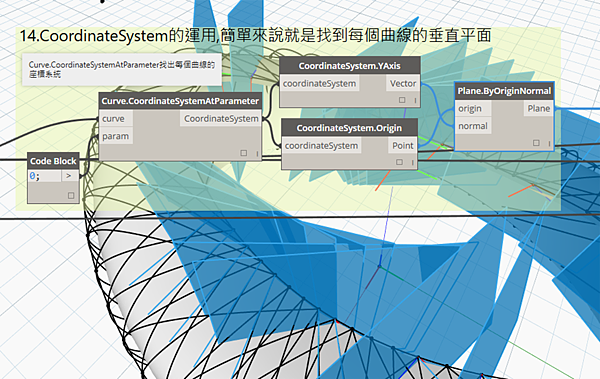

- 雜亂的NurbsCurves之後將作為鋼構掃略混成的路徑，因此我們要找到每一條NurbsCurves的"工作平面"，重點的一個步驟就是"Plane.ByOriginNormal"，而這邊可以利用"Curve.CoordinateSystemAtParameter"的方式找出每條NurbsCurves的CoordinateSystem，再用CoordinateSystem相關的Node來設定origin以及normal，這是一組蠻值得記起來的用法喔!大家可以試看看~

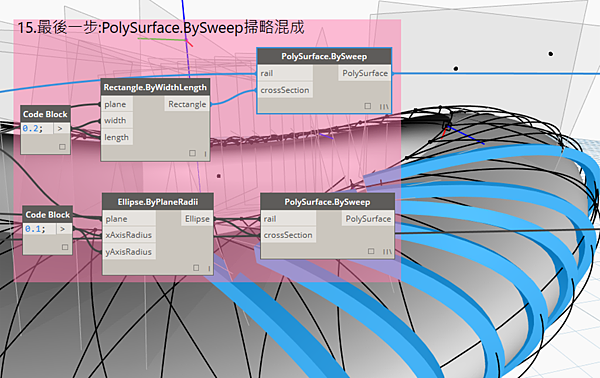

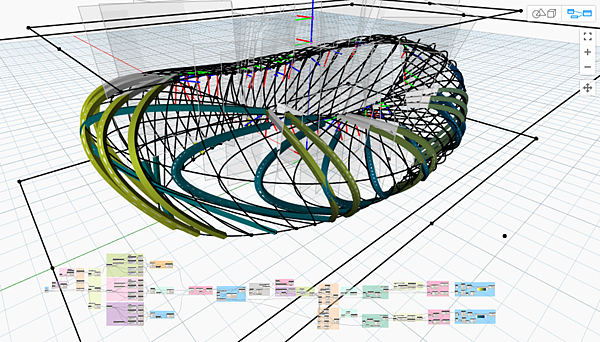

- 終於來到最後階段!!"PolySurface.BySweep"掃略成形，這邊的crossSection可以是各種幾何斷面，我這裡是用長方形(Rectangle.ByWidthLength)與橢圓形(Ellipse.ByPlaneRadii)為範例，而rall當然就是連接前面隨機挑選的NurbsCurves，快試試看，就要成功了!
- 當然別忘了，我們有兩組不同方向的NurbsCurves，重複"PolySurface.BySweep"以完成鋼構雛形!

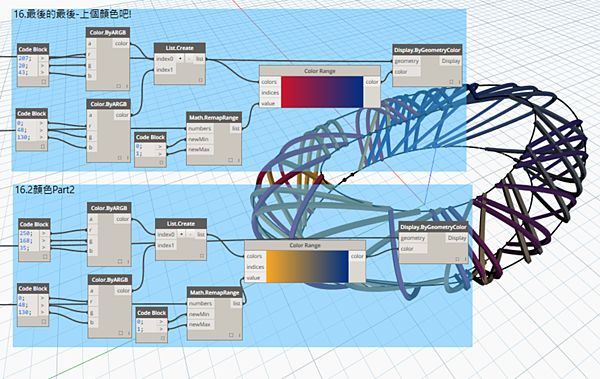

- 最後最後，來上個顏色吧!"Display.ByGeometryColor"，設定RGB、Color Range…哎呀，很多種方式，總之可以參考這裡。
- 以上就是生鳥巢的步驟囉! 感謝大家的觀看~祝大家新年快樂~^^
