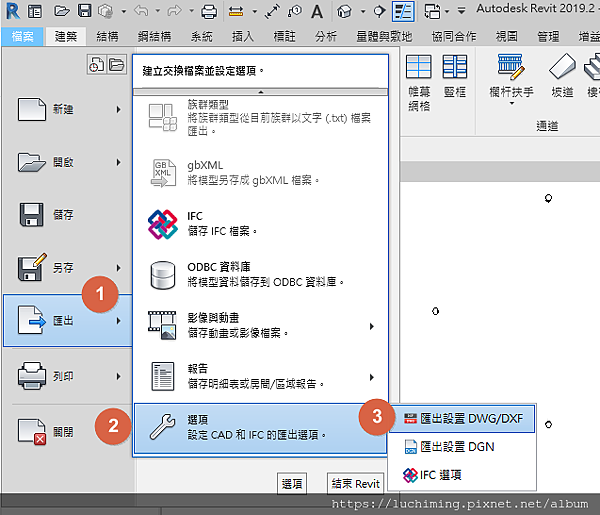

在Revit 匯出的設定中，我們可以找到修改DWG/DXF匯出設置的選項，如下圖:

打開之後，會出現以下的畫面，使用者可以依據需求設定Revit內品類與子品類匯出的CAD圖層，或者是從標準中載入設定，例如AIA、ISO 13567...等，其中最後一個項目是"自檔案載入設定"，也就是可以透過載入自定義的TXT檔來設定CAD圖層，但是!! 據說將匯出設置另存成文字檔的功能，在Revit 2011之後就取消了，所以網路上目前也只能找到舊的或是英文版的TXT檔! (※不同語言版本的TXT檔無法成功對應CAD圖層喔!~)

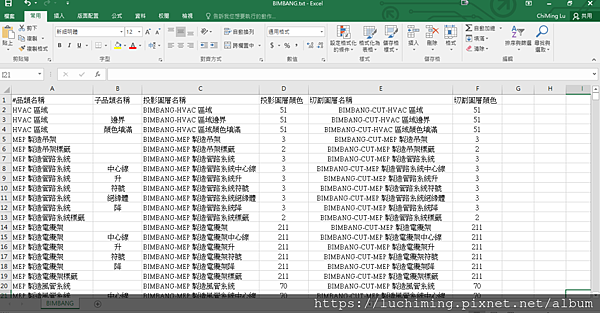

隨著Revit的版本更新，其實品類與中文名稱也都不太一樣了，因此即便找到了網路上的文字檔，可能也無法直接使用，更不用說是經過自己手動調整過得設定檔了! (利用轉移專案標準來轉移已經做好的設定也是可以) ，為此，我寫了一隻程式，用來將DWG設置匯出成Excel檔，之後我就可以利用這個Excel檔來建立不同專案的圖層設定需求，或者利用API匯出已經設定好的DWG設定，最後只要將Excel檔另存成Tab 字元分隔的文字檔就可以了，接著在Revit載入文字檔之前，記得務必先將該文字檔關閉喔，成果如下:

P.S. 顏色ID看AutoCAD裡面就有寫了，關鍵字是"AutoCAD 索引顏色"

感謝大家的收看~
